RTO設備已經是企業用來廢氣處理的主流設備，上面上的RTO設備有很多，常見的有二室RTO、三室RTO及旋轉RTO，相信有些人對這些并不陌生了，今天就給大家簡單分析一下它們的廢氣處理流程及其特點。

二室RTO

1、廢氣處理流程

先將新鮮空氣代替有機廢氣，借燃燒器將蓄熱室加熱到一定溫度。由于蓄熱體具有極高的儲熱性能，所以從一個冷的RTO加熱到一定高的溫度，并且還要達到正常溫度分布，需要一定的時間。正常工作時，其中一個蓄熱室已在前一個操作循環中存儲了熱量，有機廢氣首先從底部進入該蓄熱室，廢氣通過蓄熱體床層被預熱到接近燃燒時溫度，而蓄熱體同時逐漸被冷卻。預熱后的廢氣進入頂部燃燒室，在燃燒室中有機物被氧化后，即作為高溫凈化氣進入另一個蓄熱室。此時，凈化氣的熱量傳給蓄熱體，蓄熱體床層逐漸被加熱，而凈化氣則被冷卻后排出。當被冷卻的蓄熱體冷卻到尚可允許的溫度水平時，就應切換氣流的方向，即完成個循環。切換流向后，有機廢氣進入已被加熱過的蓄熱室，反應后的凈化氣則將熱量傳給上一循環被冷卻的蓄熱室，如上所述，完成第二個循環。

2、特點

處理量為1500～50000m3/h；

兩室RTO處理效率可達95％；

兩室RTO換熱效率更高達95％；

自動化程度高。

三室RTO

1、廢氣處理流程

當臺蓄熱室處于被冷卻而廢氣被預熱的階段時（冷周期），第二臺蓄熱室正處于被凈化氣加熱的過程（熱周期），而第三臺蓄熱室則在沖洗（清洗周期）。因此，當一個循環后，廢氣始終進入到在上一循環時排出凈化氣的蓄熱室，而原來進入廢氣的蓄熱室則用凈化氣（或空氣）沖洗，并將殘留的未反應廢氣送回到反應室進行氧化，然后與凈化氣一起從沖洗過的蓄熱室排出。

2、特點

處理量: 1500～200000m3/h；

三室RTO處理效率可達99％；

三室RTO換熱效率更高達95％；

增加了吹掃管路，提高了VOC去除效率；

自動化程度高。

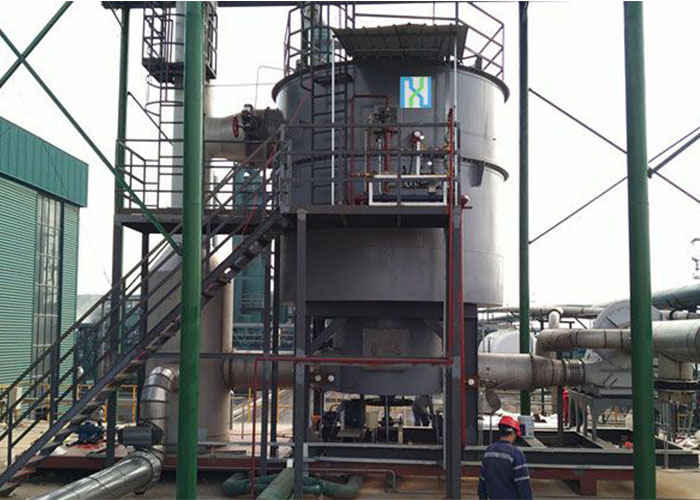

旋轉RTO

1、廢氣處理流程

旋轉RTO的蓄熱體中設置分格板，將蓄熱體床層分為幾個獨立的扇形區。廢氣從底部經進氣分配器進入預熱區，使氣體溫度預熱到一定溫度后進入頂部的燃燒室，并完全氧化。凈化后的高溫氣體離開氧化室，進入冷卻區，將熱量傳給蓄熱體而氣體被冷卻，并通過氣體分配器排出。而冷卻區的陶瓷蓄熱體吸熱，“貯存”大量的熱量（用于下個循環加熱廢氣）。為防止未反應的廢氣隨蓄熱體的旋轉進入凈化氣出口去，當蓄熱體旋轉到凈化器出口區之前，設有一扇形區作為沖洗區。通過蓄熱體的旋轉，蓄熱體被周期性的冷卻和加熱，同時廢氣被預熱和凈化器冷卻。如此不斷地交替進行。

2、特點

處理量: 1500～200000m3/h；

旋轉式RTO處理效率可達99％；

旋轉式RTO換熱效率更高達95％；

結構緊湊，運行穩定，氣流無波動，故障率低。

其實RTO設備還能設計成多室RTO，客戶可根據實際需要進行選擇合適的形式。如有需要可以找我們，我司是國內VOCs治理領域的級公司，一直從事工業廢氣處理的工程設計和設備制造工作，有著豐富的理論和實踐經驗。經過不斷創新優化，2011年終于獲得旋轉閥核心技術重大突破，處理效率達到了99%以上，本公司的VOCs焚燒處理技術已經達到國際水平。
