寧新環保為我們概述了什么是TNV，了解了TAR系統是TNV的核心部分，那么TAR和RTO作為VOC治理中重要的焚燒系統，它們之間有著怎樣的相同點以及不同點呢？
我們先看一下相同點：
TAR和RTO均為廢氣焚燒供熱裝置，將烘干爐內有機廢氣燃燒凈化，最后排空，以達到環保要求。
不同點我們可以從下面的兩張工藝流程圖上來體現

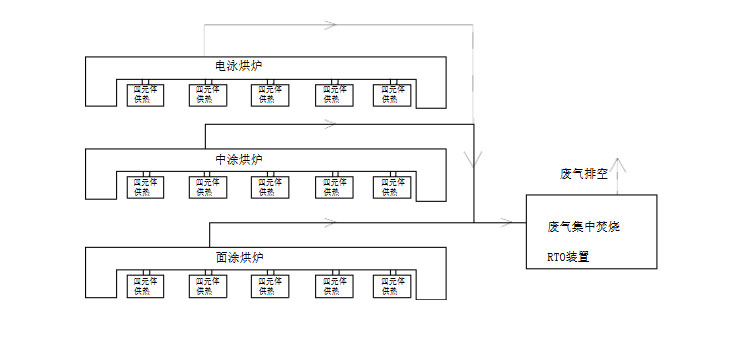

RTO系統：

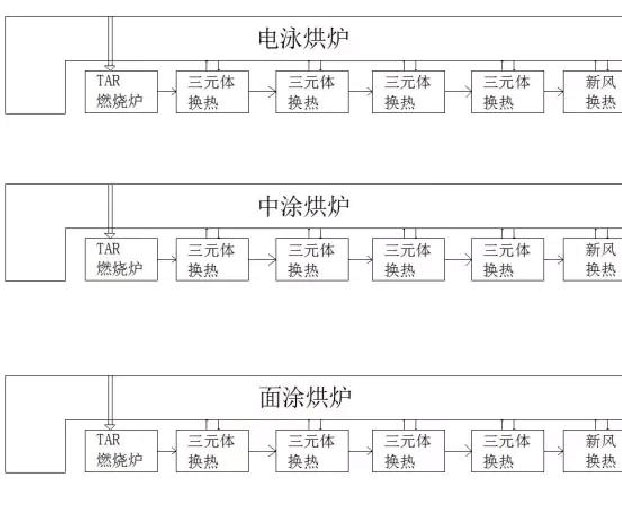

TAR系統：

說明：
四元體包括燃燒、換熱、過濾、送風
三元體包括換熱、過濾、送風
RTO：即，蓄熱式熱氧化器，采用熱氧化法處理中低濃度的有機廢氣，用陶瓷蓄熱床換熱器回收熱量，蓄熱床通過換向閥交替換向，將由燃燒室出來的高溫氣體熱量蓄留，并預熱進入蓄
熱床的有機廢氣，至一定溫度（≥760℃），致使有機廢氣在燃燒室發生氧化反應，生成二氧化碳和水，得到凈化，排空。
每條烘干室各工藝溫度段，由多套帶燃燒機的四元體熱風爐單獨供熱，然后3條烘干室的廢氣集中到RTO焚燒爐焚燒，然后直接排空，排空廢氣溫度較高。
TAR：烘干室有機廢氣經引風機送入到焚燒爐預熱器進行熱交換，升溫到350℃以上，經特制的混合通道進入爐堂火焰區進一步升溫，在650～760℃溫度下，廢氣中有機成份分解，煙
氣經排煙風機引至熱交換器進行熱交換后，再經煙氣循環換熱裝置、新風換熱器進行換熱，向烘干室保溫區或兩端風幕換熱，換熱后廢氣最后排空。每條烘干室設一臺大風量焚燒爐，焚燒烘干室廢氣，
后拖多臺高溫?zé)煔鈸Q熱三元體，給加熱段供熱，再拖一臺新風換熱器，換熱新風送至風幕兩端，并作為烘干室的負壓補充，構成一套完整的烘干供熱系統。經過多臺三元體換熱后，排空廢氣溫度較低，節能。
寧新環保總結了一下TAR和RTOR的不同點主要是在流程上與成本上
1、流程上：
RTO系統是三個烘爐廢氣集中送至蓄熱式,RTO焚燒爐焚燒，直接排空，廢氣排空溫度較高。烘干室供熱由四元體單獨提供。
TAR系統是每條烘干室設一個焚燒爐，有機廢氣通過焚燒后，經過多個三元體換熱后，最終排空廢氣溫度較低，余熱充分利用，節能。烘干室供熱由三元體換熱提供。
2、成本上：
RTO通過多臺四元體給烘干爐供熱，TAR是通過多臺三元體換熱，其中四元體比三元體多一燃燒裝置，成本高。另外，TAR比RTO多兩臺焚燒爐，總體折算后，總價差不多。
